BLOWER DOOR TEST

NA CZYM POLEGA BADANIE?

Test szczelności powietrznej budynku (ang. Blower Door Test) wykonuje się montując w wybranych drzwiach zewnętrznych specjalną kurtynę z osadzonym wentylatorem. Z jego pomocą wytwarza się w budynku nadciśnienie lub podciśnienie o dużej wartości niezbędnej do realizacji pomiarów. Następnie, dzięki precyzyjnym manometrom zamontowanym w zestawie, mierzy się całkowity przepływ powietrza przez nieszczelności w obudowie budynku. Wynik pomiaru można odnieść do wytycznych dla domów energooszczędnych, domów pasywnych lub wskazań Warunków Technicznych dla każdego wznoszonego w Polsce domu.

CZEGO SIĘ DOWIESZ?

  • Czy dom spełnia wymagania standardu dla budynków energooszczędnych lub pasywnych?
  • Jak starannie na etapie budowy zostało wykonane jego doszczelnienie?
  • Czy uda się zachować zaplanowany przez Ciebie poziom kosztów ogrzewania a także klimatyzacji?
  • Czy system wentylacji mechanicznej z rekuperacją będzie pracował z założoną efektywnością a jego zakup się zwróci?
wykonany zgodnie z normą PN-EN ISO 9972:2015 test szczelności powietrznej budynku, może być przeprowadzony zarówno dla budynku nowego jak i dla już użytkowanego np. przed lub po modernizacji

Dzięki przeprowadzonym testom szczelności można uzyskać szereg szczegółowych informacji technicznych. Do najczęściej wykorzystywanych należą:

  • strumień przecieku powietrza [V50, m3/h] – współczynnik określający ilość powietrza przepływającą w ciągu godziny przez obudowę budynku: jej połączenia, pęknięcia, powierzchnie porowate i różne nieszczelności, mierzony dla określonej różnicy ciśnień (najczęściej 50 Pa),
  • przepuszczalność powietrzna [q50, m3/(h*m2)] – współczynnik określający strumień przecieku powietrza pod wpływem różnicy ciśnień (najczęściej 50 Pa) w odniesieniu do pola powierzchni przegród zewnętrznych budynku,
  • strumień jednostkowy przecieku powietrza [w50, m3/(h*m2)] – współczynnik określający strumień przecieku powietrza pod wpływem różnicy ciśnień (najczęściej 50 Pa) w odniesieniu do powierzchni podłogi,
  • powierzchnia przecieku [EqLA, m2] – pole zsumowanej powierzchni wszystkich nieszczelności tak, jak gdyby stanowiły jeden otwór,
  • liczba wymian powietrza [n50, h-1] współczynnik określający, ile razy w ciągu godziny dojdzie do całkowitej wymiany powietrza w budynku, pomiędzy środowiskiem wewnętrznym a zewnętrznym, w wyniku nieszczelności, przy różnicy ciśnień wynoszącej 50 Pa. Wymagana wartość współczynnika n50 zgodnie z WT2014:
    • dla budynków z wentylacją grawitacyjną: n50 ≤ 3,0 [h-1]
    • dla budynków z wentylacją mechaniczną: n50 ≤ 1,5 [h-1]

SPRZĘT I WYPOSAŻENIE DO TESTÓW

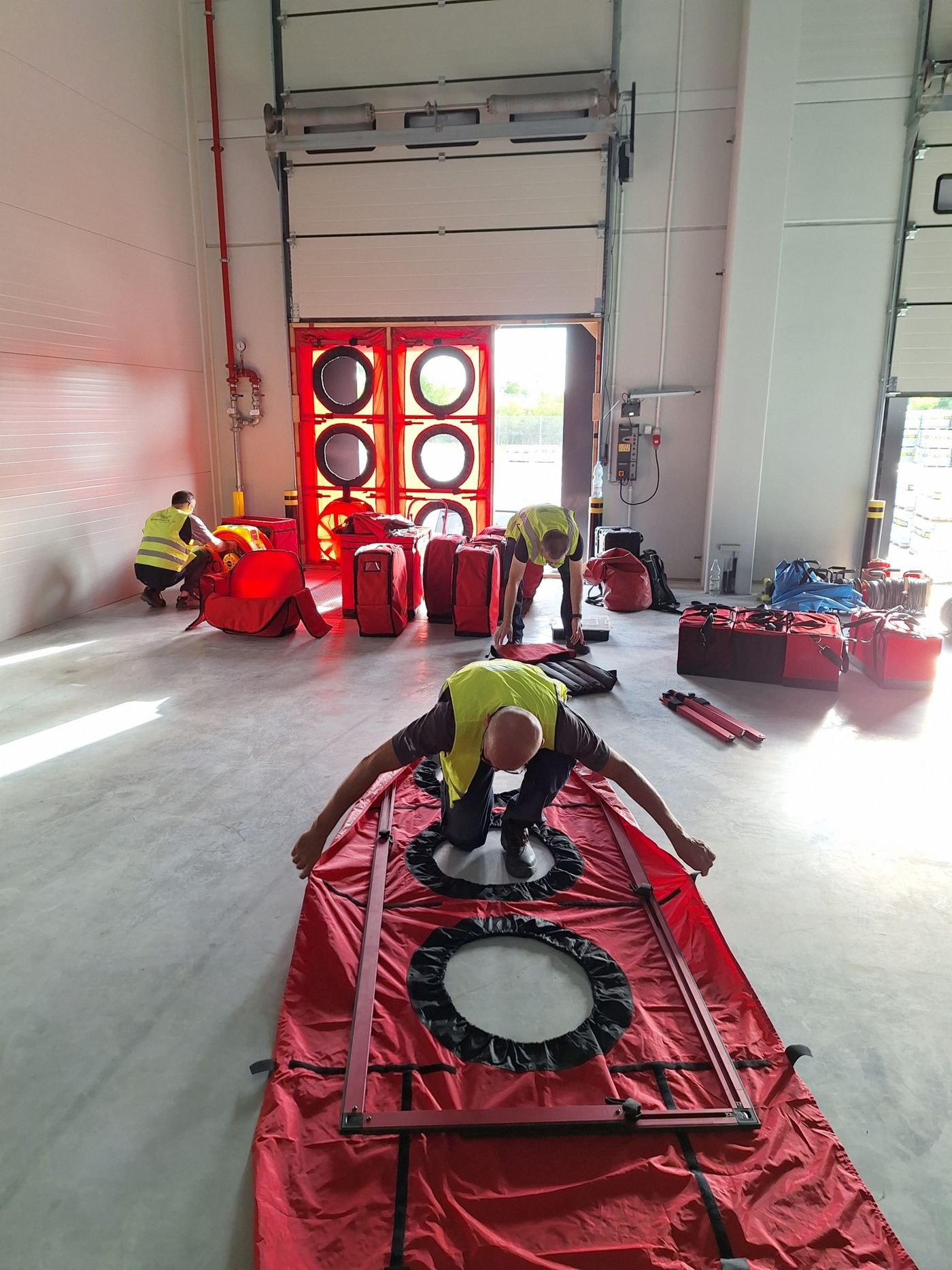

Testy wykonuje się za pomocą zestawu blower door w skład którego wchodzi kurtyna z wentylatorem oraz precyzyjny manometr i komplet niezbędnego wyposażenia pomocniczego (osłony wentylatora, przewody powietrzne, kable zasilające). Wyniki testu poddaje się opracowaniu z wykorzystaniem specjalnego oprogramowania inżynieryjnego. Urządzenia służące do wykonywania testów muszą posiadać odpowiednie atesty i kalibrację gwarantujące rzetelność pomiaru. Na świecie jest kilka firm specjalizujących się w produkcji zestawów blower door. Do najbardziej zaawansowanych technologicznie należą rozwiązania amerykańskiej firmy Retrotec z których korzysta nasza firma. Ważnym elementem testu jest dobór zestawu gwarantujący poprawność badania dla danej wielkości obiektu. Najprostsze zestawy są przeważnie zbyt słabe, aby wytworzyć właściwe ciśnienie dla pomiaru w budynkach przemysłowych, biurowych, czy wielorodzinnych. Nasza firma zapewnia sprzęt pozwalający na mierzenie szczelności budynków dowolnej wielkości.

OGRANICZENIA TESTÓW I DOKŁADNOŚĆ BADAŃ

Test nie da wiarygodnych wyników, jeżeli różnica ciśnień wewnątrz i na zewnątrz budynku, mierzona w warunkach zerowego przepływu, przekracza wartość 5 Pa. Najczęściej przyczyną takiej sytuacji jest porywisty wiatr. Wynik może podlegać zaburzeniu przy prędkości wiatru przekraczającej 6 m/s (3 stopień w skali Beauforta). Niepewność dla badań szczelności, wykonywanych prawidłowo dobrej jakości urządzeniami, wynosi przeważnie ok 5 %. Jest to wielkość akceptowana dla tego typu pomiarów.

PODSTAWY PRAWNE

Zasady przeprowadzania badań szczelności budynków metodą ciśnieniową określa norma PN-EN ISO 9972 „Cieplne właściwości użytkowe budynków. Określanie przepuszczalności powietrznej budynków. Metoda pomiaru ciśnieniowego z użyciem wentylatora”. Norma ta w roku 2015 zastąpiła wcześniejszą normę PN-EN 13829 wprowadzoną w 2002 dla unifikacji polskich przepisów z przepisami Unii Europejskiej.
